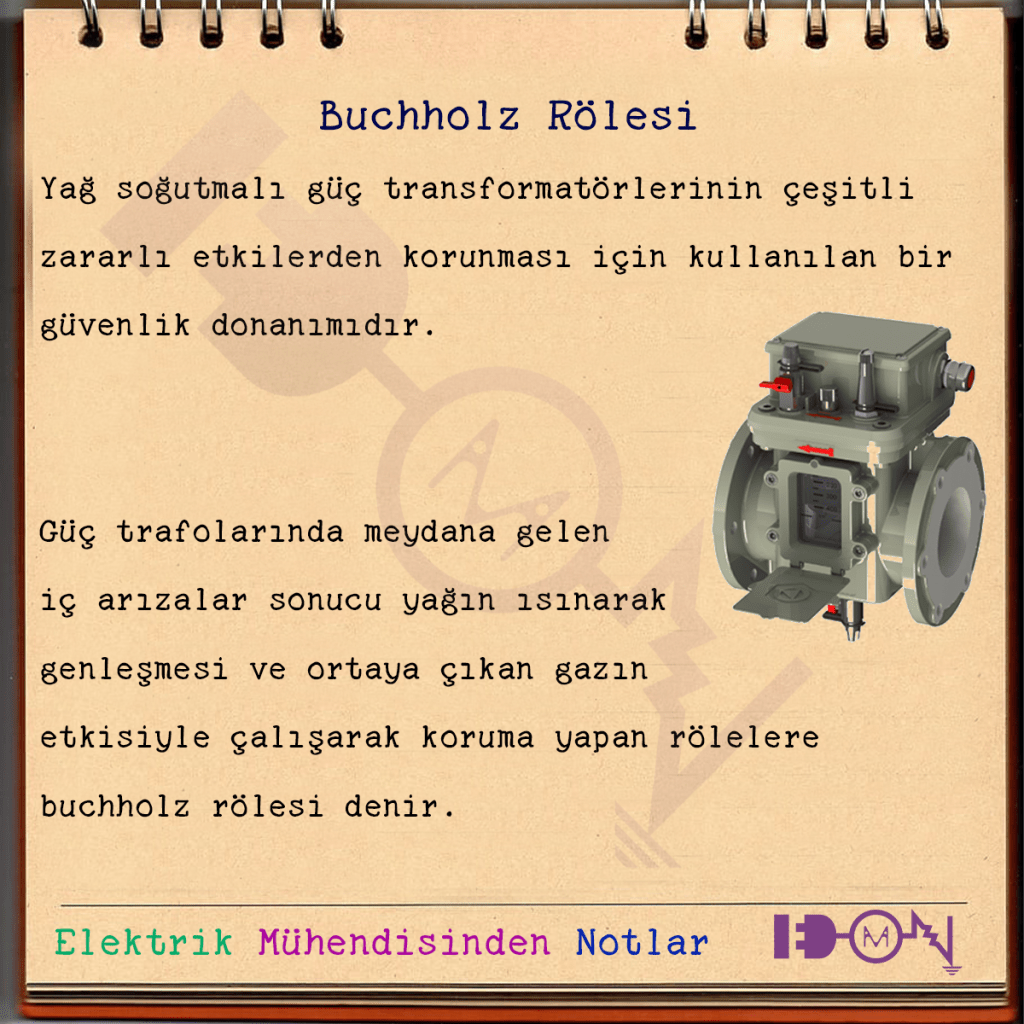

Buchholz rölesi; yağ soğutmalı güç transformatörlerinin çeşitli zararlı etkilerden korunması için kullanılan bir güvenlik donanımıdır.
Güç transformatörlerinde meydana gelen iç arızalar sonucu yağın ısınarak genleşmesi ve ortaya çıkan gazın etkisiyle çalışarak koruma yapan rölelerdir.

Buchholz Rölesi Bağlantısı
Transformatör kazanıyla genleşme kabı arasına monte edilir. Bu montaj sırasında ek yönünün kaba doğru olmasına dikkat edilmelidir.
Rölede açma ve alarm için iki adet bağımsız kontak vardır. Bunlar 5A, 250V AC veya 0.2A, 250V DC’dir. Normal işletme şartlarında trafo tankı ve buchholz elemanı tamamen yağ ile doludur.
Buchholz rölesi içindeki alt ve üst kontaklar açıktır. Üst kontak kapandığında alarm, alt kontak kapandığında ise açma yaptıracak şekilde elektriksel bağlantılar yapılır.

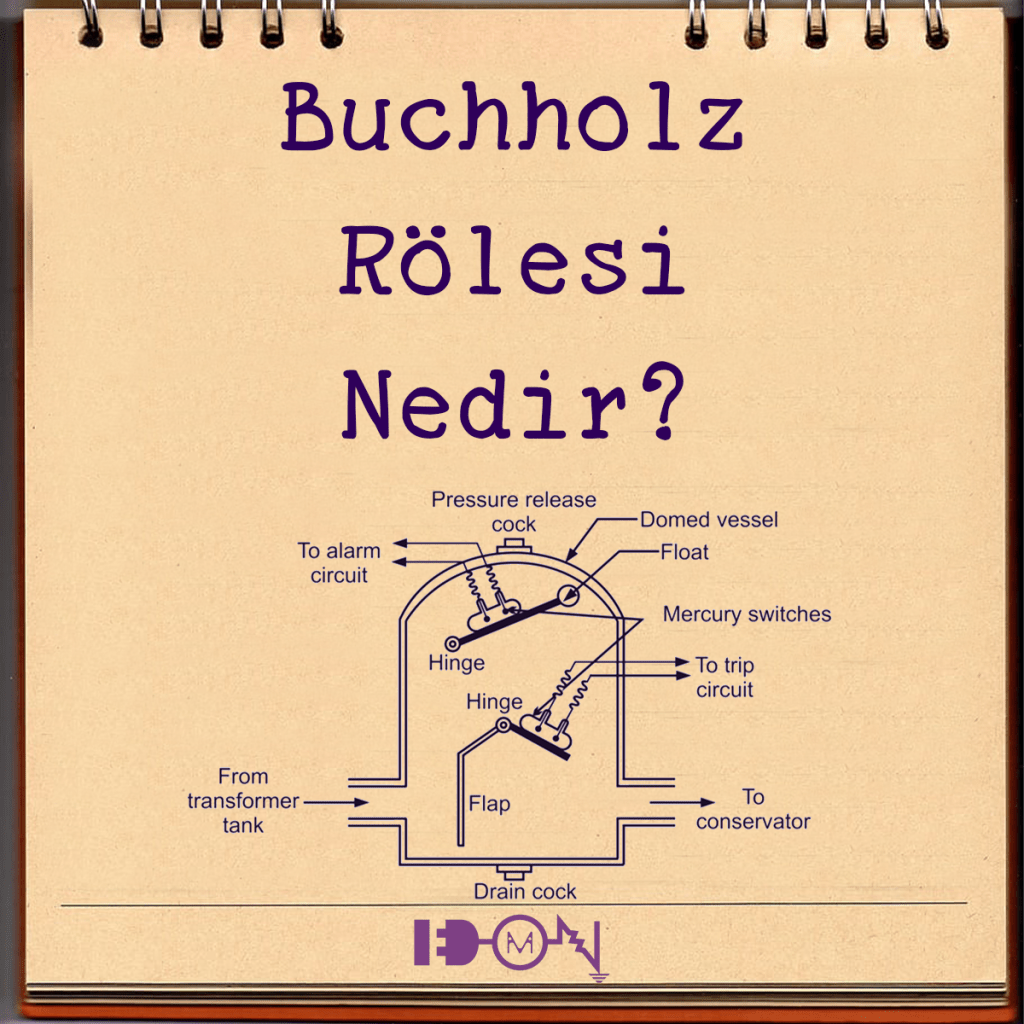

Buchholz Rölesi Çalışma Prensibi
Trafonun içinde bir arıza başlaması veya trafoya iyi vakum tatbik edilmemesi neticesinde doldurulan yağda biriken hava kabarcıkları zamanla ısınır. Kabarcıkların, buchholz rölesinin üst kısmında birikip yağı aşağı doğru itmesi, üstteki kontakların kapanmasına sebep olur ve trafoda buchholz alarm sinyali alınır.
Böyle bir durumda biriken gaz bir balona alınarak yanıcı olup olmadığına bakılır ve ona göre değerlendirilir.

Elektriğe günlük olarak daha fazla maruz kalmak için: Elektrik Mühendisinden Notlar Instagram kanalını ziyaret edebilirsiniz.

Hazırlayan: Atahan ZENGİN
