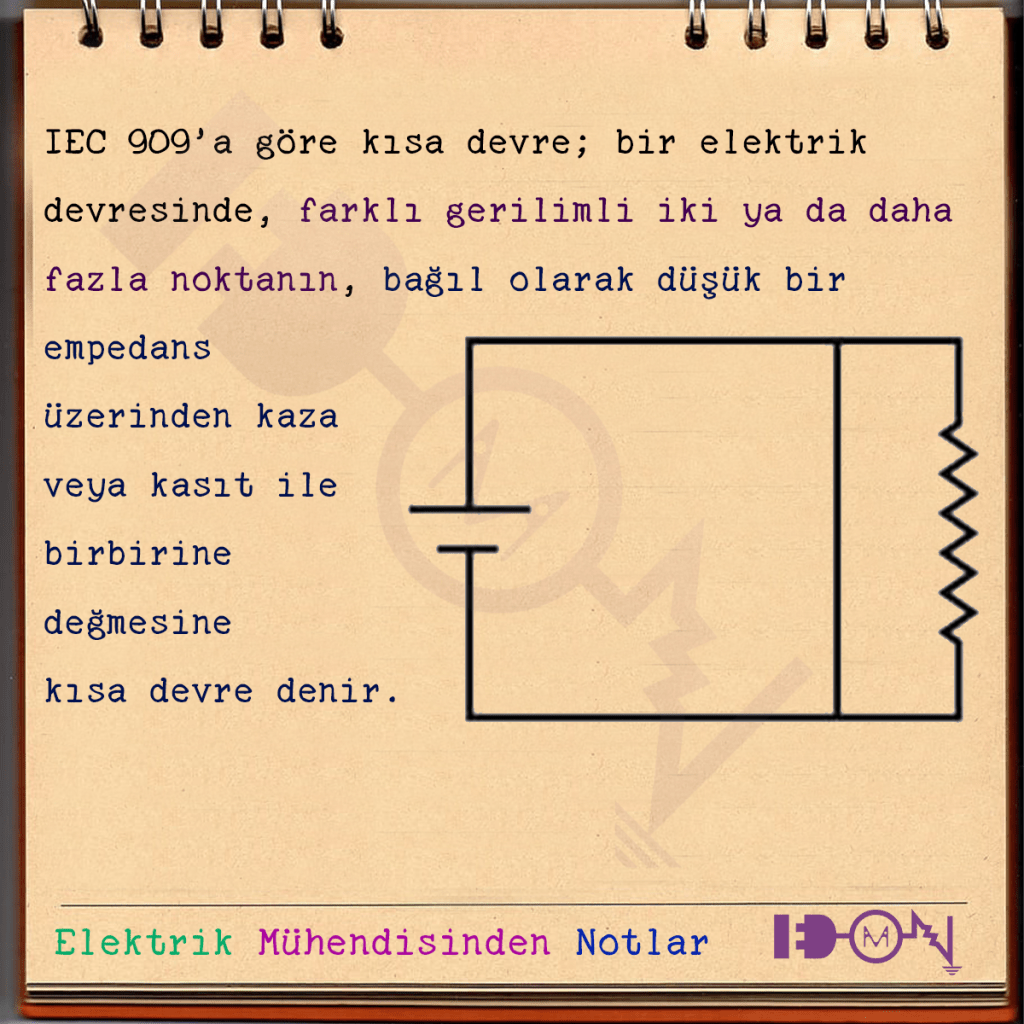

IEC 909’a göre kısa devre; bir elektrik devresinde, farklı gerilimli iki ya da daha fazla noktanın, bağıl olarak düşük bir empedans üzerinden kaza veya kasıt ile birbirine değmesidir.

Başlıca kısa devre çeşitleri; üç faz kısa devre, iki faz kısa devre, iki faz toprak kısa devre, faz toprak kısa devre olarak sıralanabilir.
Binaların Yangından Korunması Hakkında Yönetmeliği’nin ikinci bölümü madde 68/b’de; “Bütün bina ve yapılarda elektrik tesisatında kullanılacak tüm cihazlar ve malzemeler, kısa devre hesapları yapılarak seçilecektir. Kullanılacak anahtarlama ve koruma düzenleri ile bu düzenlerin kurulması için gerekli aygıtlar hesap sonuçlarına uygun elektriksel karakteristiklere sahip olacaklardır.” ibaresi geçmektedir.

Kısa Devre İçin Başlıca Tanımlar

Kısa devre akımı: Kısa devrenin olduğu noktada kısa devre süresince akan akımdır.
Simetrik kısa devre akımı: Kısa devre akımının alternatif akım bileşenidir.
Kısa devre branşman akımları: Sistemin çeşitli kollarında akan kısa devre akımlarıdır.
Başlangıç kısa devre akımı (I”k): Kısa devrenin ilk meydana geldiği andaki kısa devre akımının etkin değeridir.
Başlangıç kısa devre gücü(S”k): I”k, nominal faz arası gerilim (Un) ve faz katsayısının çarpımıdır.
Darbe kısa devre akımı (iP): Zamana bağlı kısa devre akımının olabileceği en büyük değerdir.
Simetrik kısa devre açma akımı (Ib): Beklenen kısa devre akımının simetrik AA bileşeninin, kesme aygıtının ilk faz kontağının ayrılmaya başladığı andaki etkin değeridir.

Elektriğe günlük olarak daha fazla maruz kalmak için: Elektrik Mühendisinden Notlar Instagram kanalını ziyaret edebilirsiniz.

Hazırlayan: Atahan ZENGİN
