Cevap 16 mı? Ya da 17? KESİNLİKLE HAYIR!
Eğer bu kesici B tipi ise;
Aşırı yük durumunda 23,2A
Hata akımında 48A akım geçmelidir.
*Hatta hata akımında 0,1sn’den önce kesmesi için devreden 80A akım akması gerekir!

– Tabii bu soruyu arama motorlarında aratınca genellikle 16A cevabını alıyoruz. Burada da görüyoruz ki meslek içi eğitim ve bilgi paylaşımı hayati önemdedir.

Şimdi şu grafiklere bir bakalım. (Grafik yukarıdaki görselde gösterilmektedir.)

Üzerinde 16A yazan devre kesici nereden çıktı da 23,2A’de devreyi açıyor?
Yukarıdaki tabloda tiplerine göre(B-C-D) devre kesicilerin In(Beyan Akımı) değerinin kaç katında ve ne kadar sürede devreyi açtığını inceleyebilirsiniz.

Tablodan da anlaşılacağı üzere hepsi minyatür kesici olsa da hata akımı açma kabiliyetleri birbirinden çok farklıdır.
Haliyle bu sigortalar sadece devreden geçen akım değerine göre
SE-Çİ-LE-MEZ!

***Ustanın elinde olan minyatür kesici değil, selektivite ve devre kullanım şartlarına uygun olan kesici kullanılmalıdır.


B tipi otomatik sigortalar genellikle anahtarlama sırasında ani aşırı akımların oluşmadığı aydınlatma ve priz devrelerinin korunmasında kullanılır.
C ve D tipi otomatik sigortalar ise genellikle anahtarlama veya devreye girme anında ani aşırı akımların oluştuğu endüktif karakterli devrelerin korunmasında kullanılır.

Selektivite, bir hatta oluşan arıza sonucunda, sadece ilgili bölüme ait koruma elemanının devrenin ilgili bölümünü yalıtması ve komşu hatlardaki enerji devamlılığının korunmasıdır.

Selektivite; kritik yükleri besleyen sistemlerde devrenin bir kolunda oluşan hatanın, diğer önemli kısımları kesintiye uğratmaması için gereklidir.

Selektivite, kullanılacak olan devre elemanının doğru öncelik sıralamasına göre seçimiyle sağlanır.

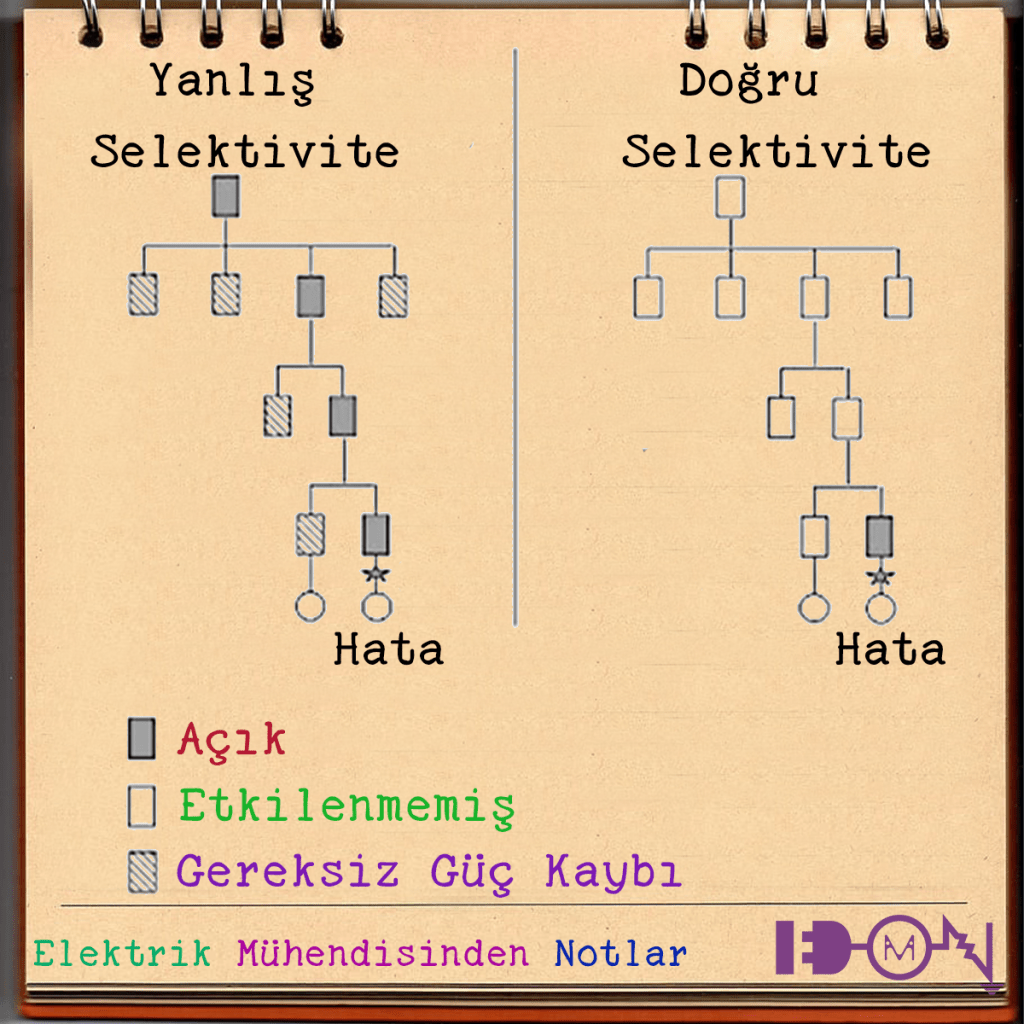

*Doğru ve hatalı seçimi gösteren görsel yukarıdaki kaydırmalı resimlerde mevcuttur.

Elektriğe günlük olarak daha fazla maruz kalmak için: Elektrik Mühendisinden Notlar Instagram kanalını ziyaret edebilirsiniz.

Hazırlayan: Atahan ZENGİN
